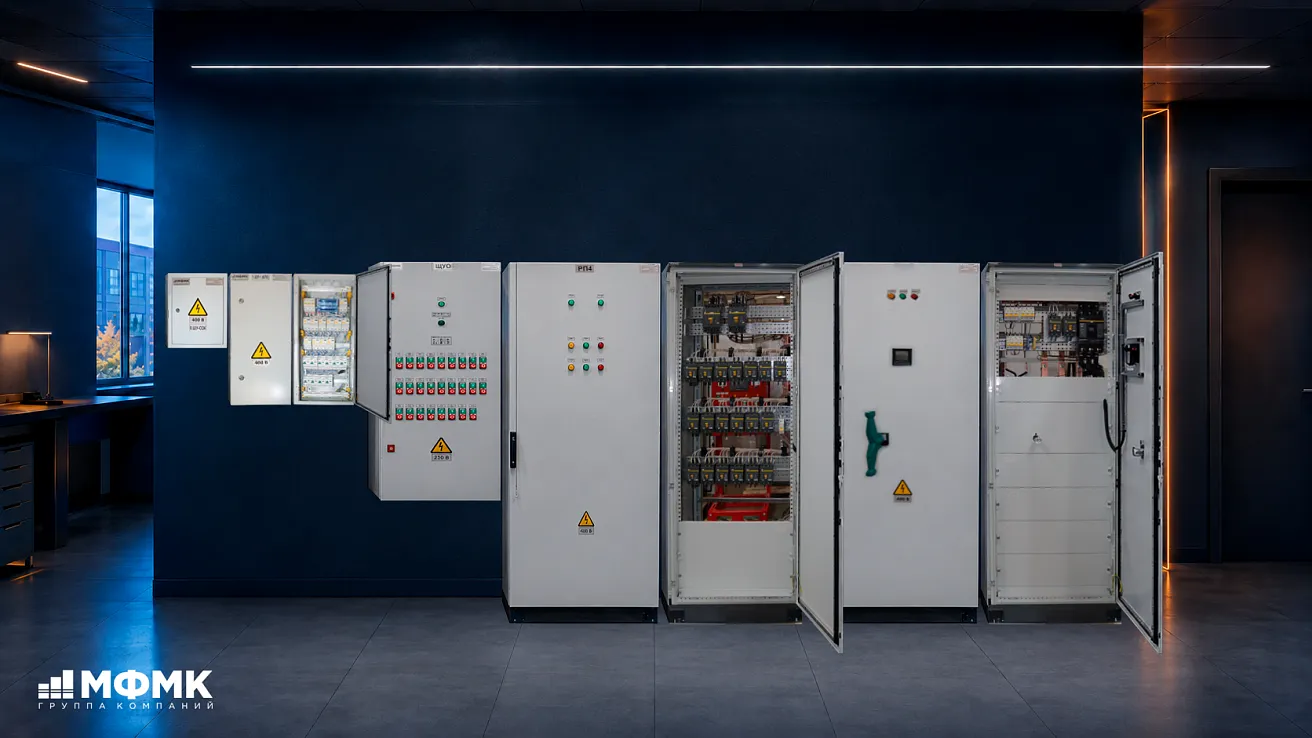

Более 100 шкафов для инженерной инфраструктуры школы
Москва
Школа — социально значимый объект, где инженерные системы должны работать стабильно каждый день: освещение, питание оборудования, автоматизация, диспетчеризация и системы безопасности.
Задача: В сжатые сроки изготовить и поставить 106 шкафов для разделов ЭОМ, АОВ, АК, диспетчеризации и управления освещением.
Решение: Шкафы сгруппировали по функциональным системам здания. Типовые схемы и унификация оборудования позволили сохранить единую логику проектирования, сборки и дальнейшего обслуживания большого объема шкафов.
Что реализовано технически:
Силовое распределение:
В составе поставки — ВРУ с расчетной мощностью 677 кВт, расчетным током 1096 А, вводными аппаратами 1250 А и 89 подключаемыми потребителями, из них 15 резервных.
Рабочее и аварийное освещение:
Отдельно выделены шкафы рабочего и аварийного освещения: установленная мощность рабочего освещения — 42,6 кВт, аварийного — 13,8 кВт. Для управления предусмотрены шкафы автоматики с расчетным током 16 А, IP54, до 36 дискретных входов и 40 дискретных выходов.
Безопасность линий:
На однофазных группах применены УЗДП и дифференциальная защита 30 мА. Это защищает скрытую проводку и снижает риск поражения электрическим током. Для ответственных систем предусмотрено наличие АВР.
Автоматизация и диспетчеризация:
Шкафы автоматизации и диспетчеризации обеспечивают управление инженерным оборудованием, сбор и первичную обработку данных. В схемах предусмотрены подключения к АРМ диспетчера / SCADA, а также резервные линии для дальнейшего расширения.
Технологические зоны и инженерные системы:
Питание разделено по потребителям: технологическое оборудование, розеточные группы, системы связи и безопасности, отопление, вентиляция и управление освещением. По отдельным щитам проектные нагрузки достигают 128,6 кВт.
Результат: Заказчик получил комплект шкафов в единой логике исполнения: с резервными группами, запасом места около 20%, понятной структурой подключений и защитой по каждой группе. Для школы это значит более безопасную эксплуатацию, удобное обслуживание и возможность быстрее локализовать неисправность без отключения всей системы.
